Авиационный стандарт AMS 2431/6C, дробеструйная обработка стеклянных шариков.

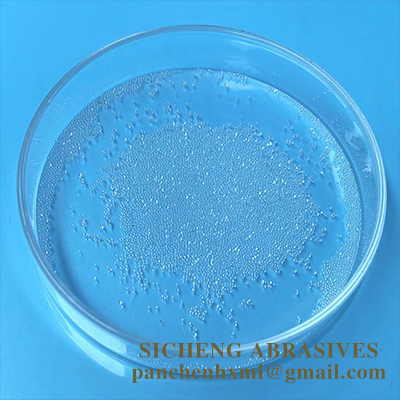

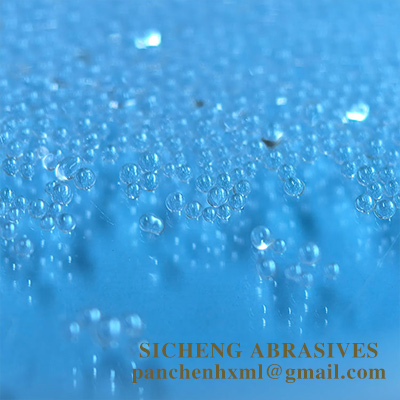

Стеклянные шарики для дробеструйной обработки, соответствующие авиационному стандарту AMS 2431/6C, используются для обработки поверхности металлических деталей в авиационной промышленности. Это сферические частицы, изготовленные из битого стекла, такого как битое и плоское стекло, которые расплавляются и обрабатываются при высоких температурах. Стеклянные шарики распыляются с помощью таких источников энергии, как сжатый воздух или центробежная сила, и покрывают поверхность заготовки с высокой скоростью. Ударная сила шариков создает остаточное сжимающее напряжение на поверхности детали, эффективно подавляя возникновение и распространение усталостных трещин, тем самым повышая усталостную прочность и коррозионную стойкость детали. Стеклянные шарики для дробеструйной обработки (стеклянная дробь) соответствуют строгим стандартам распределения размеров частиц и округлости, а эффект дробеструйной обработки является равномерным.
Характеристики стеклянных шариков AMS 2431/6C для дробеструйной обработки:
- Химический состав представляет собой высококачественные микросферы из натриево-кальциевого стекла с содержанием диоксида кремния не менее 67%.
- Содержание мышьяка в дробеструйной обработке стекла не должно превышать 75 ppm, а содержание свинца — 100 ppm.
- Более 90% стеклянных гранул имеют твердость в диапазоне 500-550 HV или 515-575 HK. В качестве эталона можно также использовать твердость 48-52 HRC.
- Истинная плотность не должна быть меньше 2,3 г/см³.
- Содержание магнитных частиц не должно превышать 0,1% от исходной массы образца.
- При дробеструйной обработке стекла площадь, покрытая включениями (включая пузырьки), превышающая 20%, не должна превышать 10%.
- Покрытие: не содержит силана или каких-либо других покрывающих материалов.
Химический состав:
| SiO2 | 71,0% |
| NaO2 | 14,0% |
| Fe2O3 | 0,1% |
| Al2O3 | 2,0% |
| MgO | 4,0% |
| Высокий | 7,0% |
| Магнитный | ≤0,1% |
| Другие | 0,016 |
Физический указатель:
| Твердость | Моос 6-7 |
| Удельная плотность | 2,5 г/см³ |
| Объемная плотность | 1,6 г/см³ |
| Рефлективный индекс | ≥1,5 |

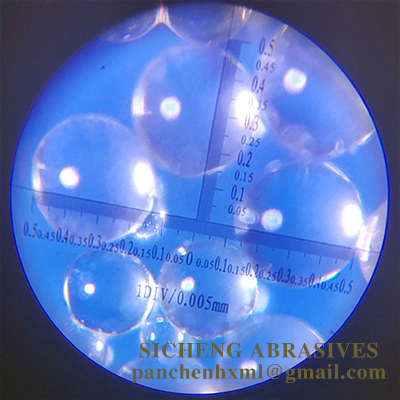

| Округлость | ≥80,0% |
| Появление | Бесцветная прозрачная микросфера |
Технические характеристики стеклянных шариков для дробеструйной обработки по авиационному стандарту AMS 2431/6C:
| Спец. | Округлость
% (≥) |
Доля нерегулярных частиц (%) | Диапазон частиц (сетка) | Диапазон движения частиц (мкм) | Сетка №1 | Сетка №2 | Сетка №3 | КАСТРЮЛЯ | ||||
| 100% проходной размер ячейки сетки №. | Размер сетки (мкм) | Минимальный процент прохождения через сетку: 95%. | Размер ячейки сетки (мкм) | Максимально 15% сохраняют сетку №. | Размер ячейки сетки (мкм) | Максимально 5% сохраняют сетку №. | Размер ячейки сетки (мкм) | |||||
| AGB-200 | 80 | 0,5 | 8-12# | 1700-2360 | 7 | 2800 | 8 | 2360 | 12 | 1700 | 14 | 1400 |
| АГБ-170 | 80 | 0,5 | 10-14# | 1400-2000 | 8 | 2360 | 10 | 2000 | 14 | 1400 | 16 | 1180 |
| AGB150 | 80 | 0,5 | 12-16# | 1180-1700 | 10 | 2000 | 12 | 1700 | 16 | 1180 | 20 | 850 |
| AGB-100 | 65 | 3.0 | 14-20# | 850-1400 | 12 | 1700 | 14 | 1400 | 20 | 850 | 30 | 600 |
| АГБ-70 | 65 | 3.0 | 20-30# | 600-850 | 18 | 1000 | 20 | 850 | 30 | 600 | 40 | 425 |
| АГБ-50 | 70 | 3.0 | 30-40# | 425-600 | 25 | 710 | 30 | 600 | 40 | 425 | 45 | 35 |
| АГБ-35 | 70 | 3.0 | 40-50# | 300-425 | 35 | 500 | 40 | 425 | 50 | 300 | 60 | 250 |
| АГБ-30 | 70 | 3.0 | 45-60# | 250-355 | 40 | 425 | 45 | 355 | 60 | 250 | 70 | 212 |
| АГБ-25 | 80 | 3.0 | 50-70# | 212-300 | 45 | 355 | 50 | 300 | 70 | 212 | 80 | 180 |
| АГБ-20 | 80 | 3.0 | 60-80# | 180-250 | 50 | 300 | 60 | 250 | 80 | 180 | 100 | 150 |
| ABG-18 | 80 | 3.0 | 70-100# | 150-212 | 60 | 250 | 70 | 212 | 100 | 150 | 120 | 125 |
| АГБ-15 | 80 | 3.0 | 80-120# | 125-180 | 70 | 212 | 80 | 180 | 120 | 125 | 140 | 106 |
| AGB-12 | 85 | 3.0 | 100-170# | 90-150 | 80 | 180 | 100 | 150 | 170 | 90 | 200 | 75 |
| АГБ-10 | 90 | 3.0 | 120-200# | 75-125 | 100 | 150 | 120 | 125 | 200 | 75 | 230 | 63 |
| АГБ-9 | 90 | 3.0 | 140-230# | 63-106 | 120 | 125 | 140 | 106 | 230 | 63 | 325 | 45 |
| АГБ-6 | 90 | 3.0 | 170-325# | 45-90 | 140 | 106 | 170 | 90 | 325 | 45 | 400 | 38 |
Применение дробеструйной обработки стеклянных шариков в соответствии с авиационным стандартом AMS 2431/6C:
Используется для обработки поверхности лопаток авиационных двигателей, шасси самолетов, обшивки самолетов и других авиационных деталей, позволяет снять напряжение, повысить усталостную прочность, улучшить твердость поверхности и износостойкость, удалить заусенцы, улучшить качество поверхности и т. д.
